栏杆构造详图

栏杆构造图分为三种类型的图，第一种简单的正面和反面图，第二种，剖面图，俯视图以及侧面图，第三个部分，整体图和细节图的组合。我们先看看第一种类型的构造图。

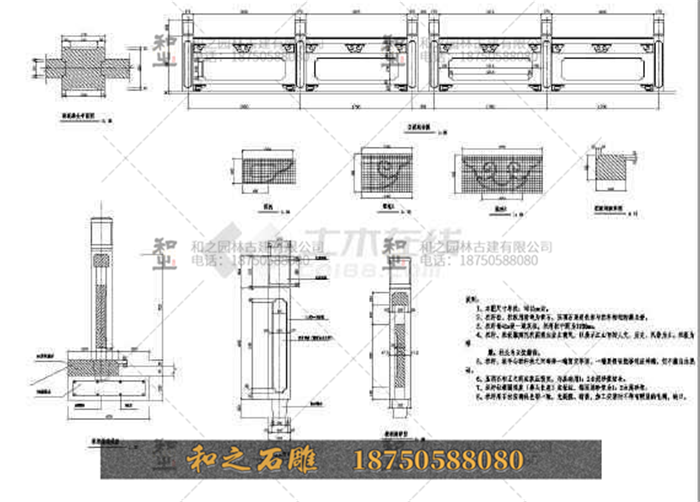

石雕栏杆构造图

除了简单的水平栏杆以外，台阶式的石栏杆也是人们经常遇到的，这样的栏杆如果在造型方面不会有过多的设计，其实只需要使用到简单的图纸就可以了，比如下图中的这款栏杆，和客户确定好栏板的厚度和图案就可以了，都是靠师傅自己发挥，做出来的产品也得到了客户的认可。

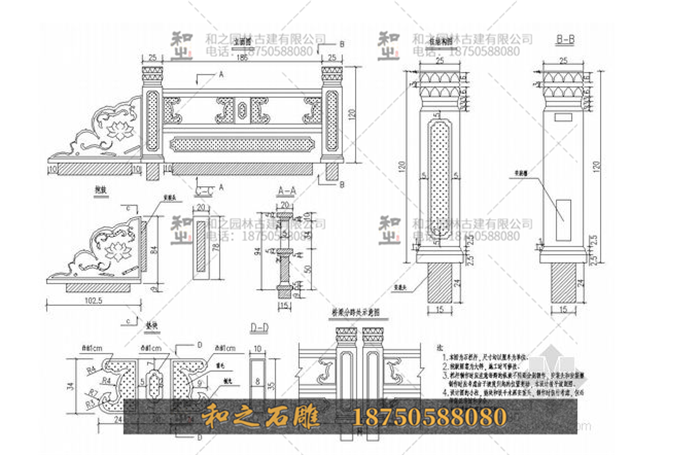

石雕栏杆构造图二

第二种栏杆构造详图就比较复杂了，一般出现在有云拱和门鼓的地方，并且望柱有明显的造型，这时候，一定要加入这些细节部分的正面图，侧面图，以及俯视图。我们从左到右说一下这幅图，左上角是整体图，大致的把整体栏杆加工的造型给描绘出来了，右边是望柱的正面图和侧面图，背面没有图表示对面和正面图是一样的。最难看的是中间的设计图，第一张是波浪形门鼓的正面图，第二张是门鼓凸出来的楔子部分，这一部分是要插入到望柱的卡口里面的，这样才好固定栏杆。第三张图是整个望族，云拱，栏板和下方的地袱石的侧面图。最下方的两张图分别是中间云拱和两侧云拱的造型细节图以及其尺寸。这种栏杆的构造图非常的常见，是大部分石雕栏杆的通用图纸表达方式。

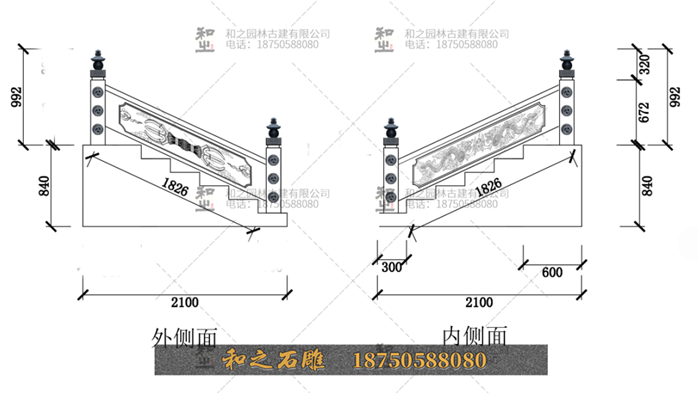

石栏杆构造图三

第三种是工艺细节图，其实这种造型的图片在大型工程上使用的非常多，因为这种图纸是通过更为精确的线条细节，让整个作品呈现一种更加统一的图案结构，这样会让作品看起来比较整齐，特别适合栏板结构比较短，对工艺的精确度比较高的石栏杆会用到。下面这种图纸就是展示线条和图案工艺比较好的表达图纸，让栏杆构造方面有更为精准的设计尺寸。

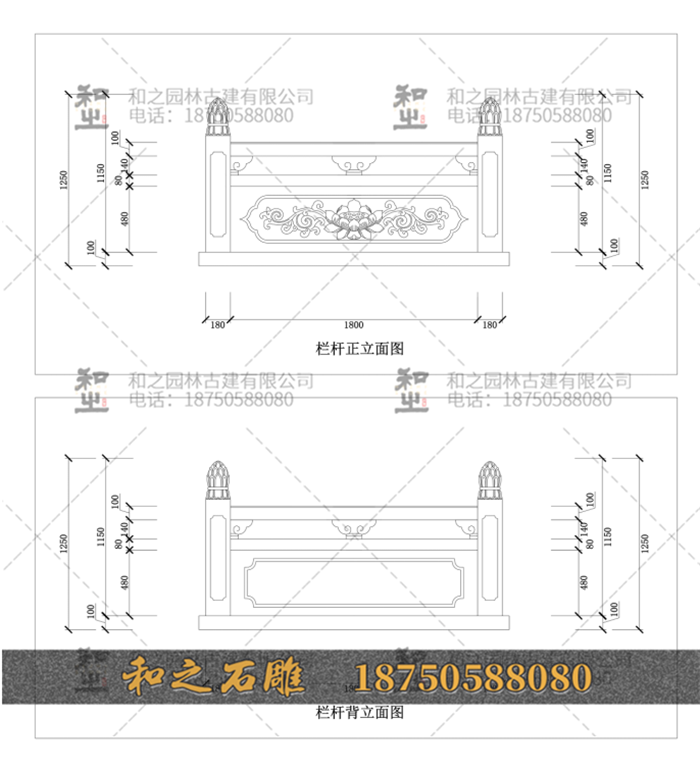

石雕栏杆细节图

石雕栏杆构造图种类和标注方式还有很多，但是其实无论哪一种图纸，其实在加工的过程中，多一点变化，而不完全拘泥图纸，这样的作品才是最好的。
